GEYA

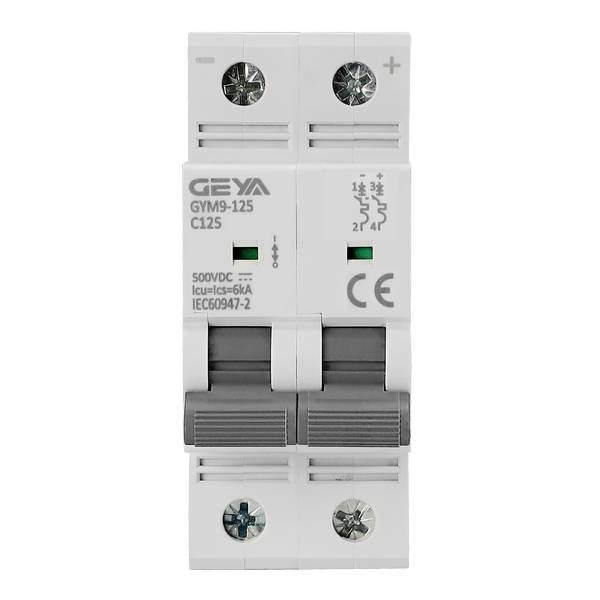

GYM9-125 DC 2P MCB For PV
Արևային և էներգիայի կուտակում։ GYM9-125 DC 2P MCB For PV։ Մոդելի տեխնիկական տվյալներ և գնառաջարկ ԲիգՎոլտից։
| Բրենդ | GEYA |
| Ապրանքային խումբ | Արևային և էներգիայի կուտակում |
Տեխնիկական բնութագրեր
| Main specifications and techical paramters | ||||||
| Frame rating rated current Inm (A) | Number of poles | Rated voltage ln(A) | Rated current In(A) | Rated ultimate short-circuit capacity | Instantaneous tripping current | |
| Breaking current Icu (A)Time constant T(ms) | ||||||
| 63 | 1 | DC250V | 1,2,3,4,6,10 16,20,25,32 40,50,63 | 10000 | 10 | 8In-12In |
| 2,3 | DC500V | |||||
| 4 | DC1000V | |||||
| 125 | 1 | DC250V | 80, 100, 125 | 10000 | 10 | 8In-12In |
| 2,3 | DC500V | |||||
| 4 | DC1000V | |||||
| Standard Time-Current | ||||||
| Test | DC test current | Starting state | Trip or no-trip time limit | Expercted putcome | Remark | |
| a | 1.05In | Cold state | t≥1h(In≤63A) t≥2h(In>63A) | Does not trip | ||
| b | 1.3In | Immediately after a test | t<2h(In>63A) t<1h(In≤63A) | trip | The current rises steadily to the specified value within 5S | |
| C | 8In | Cold state | t≥0.2s | Does not trip | Close the auxiliary switch power on | |
| 12In | t<0.2s | trip |
