GEYA

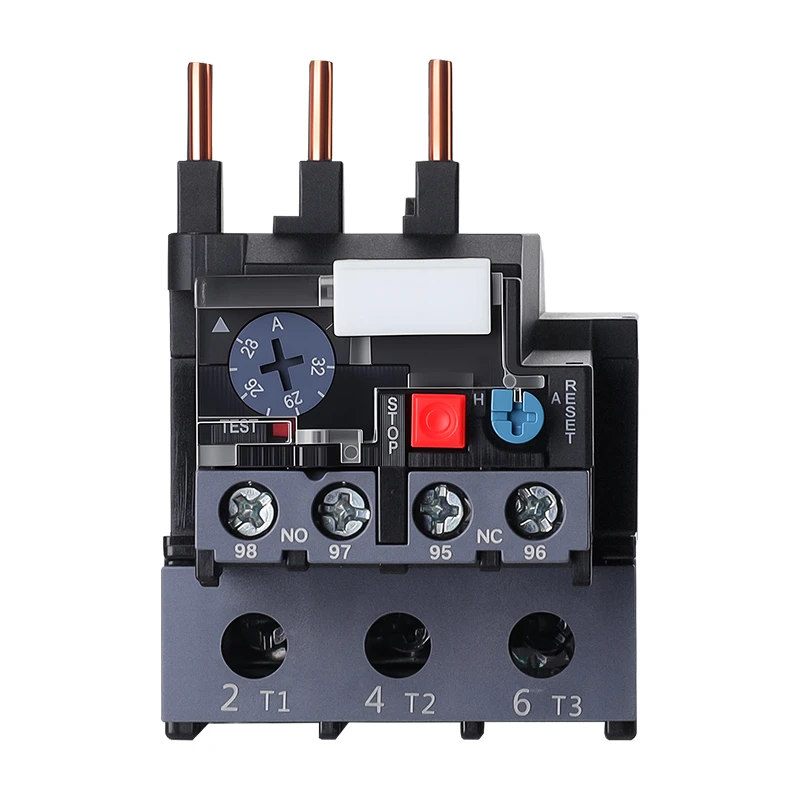

LR2-D23 Thermal Overload Relay
Ռելեներ և կառավարում։ LR2-D23 Thermal Overload Relay։ Մոդելի տեխնիկական տվյալներ և գնառաջարկ ԲիգՎոլտից։
| Բրենդ | GEYA |
| Ապրանքային խումբ | Ռելեներ և կառավարում |
Տեխնիկական բնութագրեր
| Technical Item | LR2-D23 Parameter |
| Rated Operation Current A | 36A (Standard) / Up to 40A |
| Rated Insulation Voltage V | 690V |
| Phase Failure Protection | Yes |
| Manual & Automatic Reset | Yes |
| Temperature Compensation | Yes |
| Motion Indication & Test Button | Yes |
| Mounting Type | Plug-in / Independent type |
| Auxiliary Contacts | 1NO + 1NC |
| AC-15 Rated Current (220V / 380V) | 2.73A / 1.58A |
| DC-13 Rated Current (220V) | 0.2A |
| Main Circuit Cross-Sectional Area | 4~10 mm² (Terminal Screws: M4) |
| Auxiliary Circuit Cross-Sectional Area | 0.5~2.5 mm² (Terminal Screws: M3.5) |
| Model | NO. | Rectification Current Range (A) | Fuse (A) | Matching Contactor Model | |
| aM | gG | ||||
| LR2-D23 | 2353 | 23~32 | 40 | 63 | GLC1-25~32 |
| 2353X | 28~36 | 40 | 63 | ||
| 2355 | 30~40 | 40 | 80 |
| Action Time When Three-Phase Load is Balanced | ||||
| No. | Rectification Current Multiplier | Motion Time | Starting Condition | Environmental Temp |
| 1 | 1.05 | > 2h | Cold state | 20 ± 5°C |
| 2 | 1.2 | < 2h | Hot state (after test of No. 1) | |
| 3 | 1.5 | < 4min | ||
| 4 | 7.2 | 10A: 2s < Tp ≤ 10s 10: 4s < Tp ≤ 10s | Cold state |
