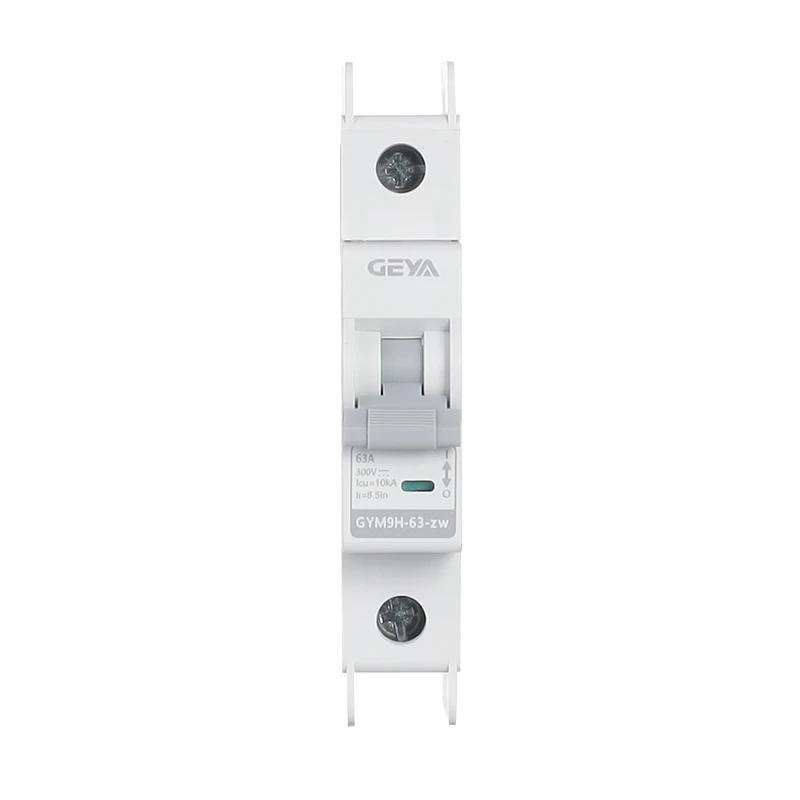

GYM9H-63-ZW 10kA DC MCB for PV Solar System
Արևային և էներգիայի կուտակում։ GYM9H-63-ZW 10kA DC MCB for PV Solar System։ Մոդելի տեխնիկական տվյալներ և գնառաջարկ ԲիգՎոլտից։
| Բրենդ | GEYA |
| Ապրանքային խումբ | Արևային և էներգիայի կուտակում |
Տեխնիկական բնութագրեր
| Ambient Temperature (°C) | Current Correction Coefficient |
| -20 | 1.25 |
| -10 | 1.20 |
| 0 | 1.15 |
| 10 | 1.10 |
| 20 | 1.05 |
| 30 | 1.00 |
| 40 | 0.95 |
| 50 | 0.90 |
| 60 | 0.85 |
| Tripping Type | Current (A) | Initial State | Start Time | Expected Result | Reference Temperature |
| B, C, D | 1.05 In | Cold state | t ≥ 1h (In ≤ 63) | No tripping | 30°C |
| B, C, D | 1.3 In | Hot state | t ≤ 1h (In ≤ 63) | Tripping | 30°C |
| B, C, D | 2.55 In | Cold state | 1s < t < 120s | Tripping | 30°C |
| Rated Current (In) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A |
| Rated Voltage (Ue) | 1P: 300VDC; 2P: 600VDC; 3P: 900VDC; 4P: 1200VDC |
| Rated Insulation Voltage (Ui) | 1200V |
| Number of Poles | 1P, 2P, 3P, 4P |
| Tripping Curve | B, C, D |
| Breaking Capacity | 6kA, 10kA |
| Mechanical Life | 20,000 times |
| Electrical Life | 1,500 times |
| Tightening Torque | 2.0 N·m |
| Protection Class | IP20 |
| Mounting Method | TH35-7.5 Standard DIN Rail |
