GEYA

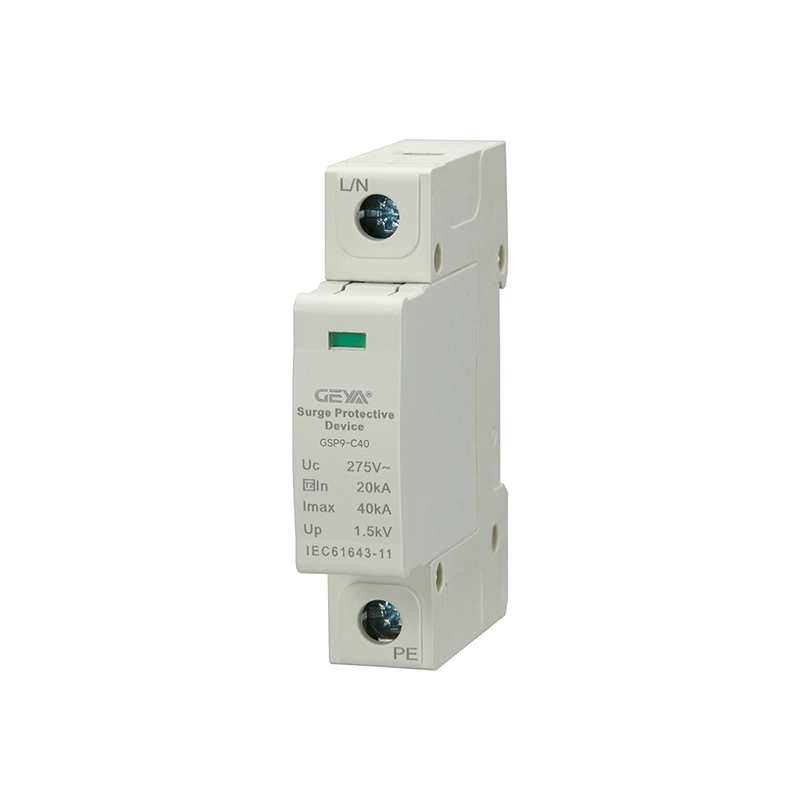

GSP9-C40&D20 Surge Protective Device
Լարման և գերլարման պաշտպանիչներ։ GSP9-C40&D20 Surge Protective Device։ Մոդելի տեխնիկական տվյալներ և գնառաջարկ ԲիգՎոլտից։
| Բրենդ | GEYA |
| Ապրանքային խումբ | Լարման և գերլարման պաշտպանիչներ |
Տեխնիկական բնութագրեր
| Mechanical Characteristics & Environment | |
| Connection By screw terminals | 6-25 mm² |
| Terminal Screw Torque | 2.5 Nm |
| Recommended Cable Cross Section | ≥ 16 mm² |
| Insert Wire Length | 15mm |
| Mounting DIN Rail | 35mm (EN60715) |
| Degree of Protection | IP20 |
| Housing Material | PBT/PA |
| Flame Retardant Grade | UL94 V0 |
| Operating Temperature | -40°C ~ +70°C |
| Operating Relative Humidity | 5% – 95% (below 25°C) |
| Working Atmospheric Pressure | 70kPa ~ 106kPa |
| Poles | 1P | 1+NPE | 2P | 3P | 4P | 3+NPE |
| Size (mm) | 18×90(83)×67 | 36×90(83)×67 | 36×90(83)×67 | 54×90(83)×67 | 72×90(83)×67 | 72×90(83)×67 |
| Packing | Inner box | |||||
| Delivery packaging | Carton or Pallet |
| Technical Data (Type 2 SPD) | Symbol | GSP9-D20 | GSP9-C40 |
| Max Continuous Operating Voltage | Uc(V~) | 275 / 320 / 385 / 440 | 275 / 320 / 385 / 440 |
| Nominal Discharge Current | In(kA) | 10 | 20 |
| Maximum Discharge Current | Imax(kA) | 20 | 40 |
| Protection Level | Up(kV) | <1.3 / 1.4 / 1.6 / 1.8 | <1.4 / 1.5 / 1.8 / 2.2 |
| Response Time | (ns) | <25 | <25 |
| Access Wire Area | (mm²) | ≥ 10 | ≥ 10 |
| Access Ground Cross-sectional Area | (mm²) | ≥ 16 | ≥ 16 |
| Remote Communication Connection | 14 11:NO, 11 12:NC | ||
| Thermal Disconnector | Disconnector internal | ||
| SPD Special Disconnector | Recommend | SSD40 |
