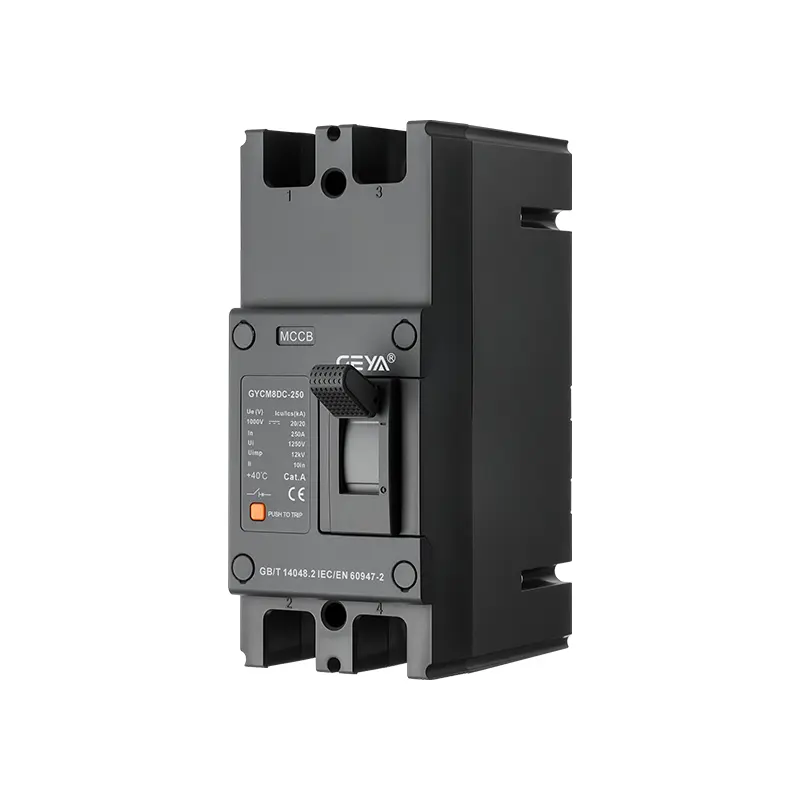

GYCM8DC Molded Case Circuit Breaker for PV Solar
Արևային և էներգիայի կուտակում։ GYCM8DC Molded Case Circuit Breaker for PV Solar։ Մոդելի տեխնիկական տվյալներ և գնառաջարկ ԲիգՎոլտից։
| Բրենդ | GEYA |
| Ապրանքային խումբ | Արևային և էներգիայի կուտակում |
Տեխնիկական բնութագրեր
| Item | Unit | GYCM8DC-250 | GYCM8DC-400 |
| Frame Current (Inm) | A | 250 | 400 |
| Number of Poles | – | 2 | |
| Rated Operational Voltage (Ue) | V DC | 1000 | 1500 |
| Rated Insulation Voltage (Ui) | V DC | 1250 | 1600 |
| Rated Impulse Withstand Voltage (Uimp) | kV | 12 | |
| Rated Current (In) | A | 100, 125, 140, 160, 180, 200, 225, 250 | 100, 125, 140, 160, 180, 200, 225, 280, 300, 315, 320, 350, 400 |
| Rated Ultimate Short-Circuit Breaking Capacity (Icu) | kA | 20 (T=10ms) | |
| Rated Service Short-Circuit Breaking Capacity (Ics) | kA | Ics = 100% Icu | |
| Selectivity Category | – | A | |
| Mechanical Life | times | 8000 | 5000 |
| Electrical Life | times | 1000 | |
| Overall Dimensions (W×D×H1) | mm | 180×75×136 | 215×90×146 |
| Standards | – | IEC/EN 60947-2, GB/T 14048.2 |
| Model | L | W | H | W1 | L1 | H1 | H2 | H3 | A | D |
| GYCM8DC-250 | 180 | 75 | 98 | 35 | 159 | 136 | 105 | 24 | 141 | 4.5 |
| GYCM8DC-400 | 215 | 90 | 128.5 | 40 | 192 | 146 | – | 50.5 | 172 | 4.5 |
